Assemblage facilité
Mise en œuvre rapide
Bon positionnement du joint
Manutention simple

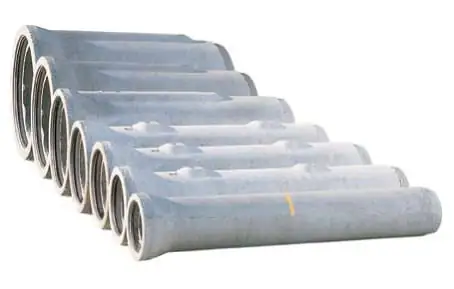

Notre gamme de tuyaux est équipée de joints intégrés à la fabrication.

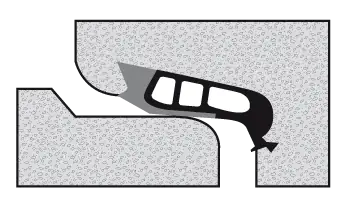

Les joints sont disposés à la fabrication dans l’embout femelle
• Bon positionnement du joint
• Assemblage facilité

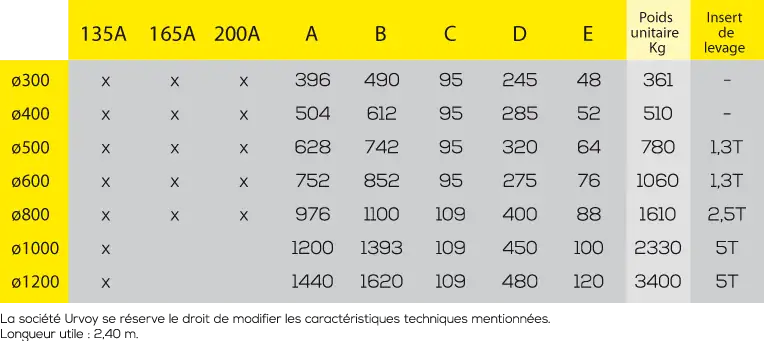

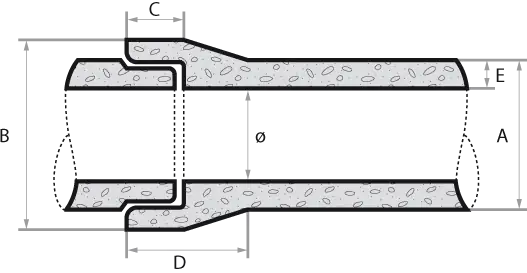

Joint intégral diamètre 300 à 1200
Tous les diamètres sont disponibles, seules les séries 165A, 200A, 250A sont sur commande.

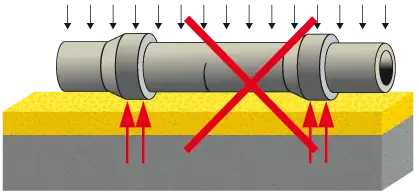

Sans lit de pose ou lit de pose sans niches :
Efforts concentrés sur les collets Risque de rupture médiane Joints écrasés en partie inférieure

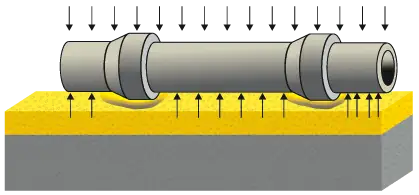

Lit de pose avec niches :
Bonne répartition uniforme des efforts Joints comprimés normalement. Pas de rupture transversale.

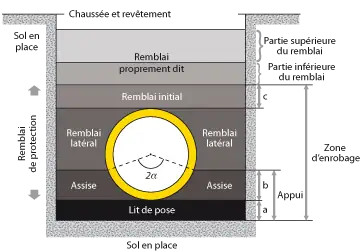

Remblai conformément au fascicule 70
La mise en place de chacune de ces couches et leur compactage doit être symétrique sur tout le pourtour des ouvrages afin d’équilibrer les efforts communiqués aux ouvrages.

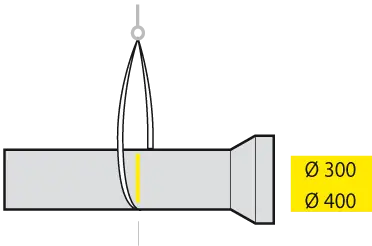

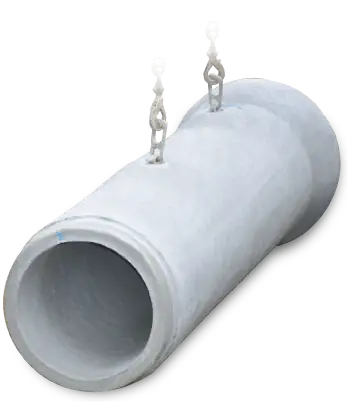

Position de l’élingue au droit du trait.

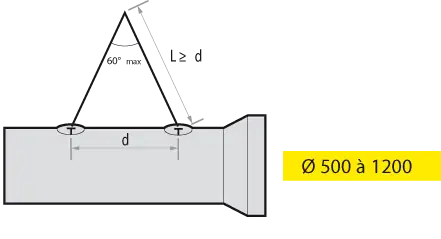

Longueur des élingues Ø 500 à 1200
Elle doit être telle que l’angle entre-elles soit inférieur à 60°, ce qui correspond à une longueur égale au minimum à la distance entre les inserts de levage.
1
Éviter les épaufrures,
cause de défauts d’étanchéité après pause
Prévoir des niches
pour empêcher le tuyau de reposer sur l’emboîture (NF en 1610, 8.5.4)
4
Nettoyer
soigneusement derrière le joint
2
3
Lubrifier l’about mâle et l’emboîture femelle avec la pâte à joint
Centrer le tuyau et emboîter
5
Raccordement du réseau au regard
Pour les raccordements avec les tuyaux béton :
a) Coupez le tuyaux en sa moitié sur le repère
b) Chanfreinez les coupes sur au moins 2 cm
c) Tuyaux courts avec raccordement souple et graissé
